L-Acoustics P1 AVB processor is een audioprocessor met drie hoofdtoepassingen: Hij kan FOH (front of house) worden gebruikt om bijvoorbeeld te wisselen van mengtafels, het systeem naar de wens van gasttechnici te EQ’en of om de signalen vanuit de mengtafel naar verschillende zones/stacks/rigs te distribueren.
Daarnaast is het een uitgebreide audiobridge met analoge en digitale in- en uitgangen voor het converteren van analoge signalen naar digitale formaten waaronder AES/EBU en AVB, en vice versa. Bijvoorbeeld worden via AVB de signalen van maximaal 8 audiokanalen tijdcorrect en met extreem lage latency bij de diverse ontvangers afgeleverd. De P1 audio processor verzorgt ook hoogwaardige samplerate-conversie. Ten slotte, maar niet noodzakelijkerwijs het minst belangrijk is de functie als platform voor de L-Acoustics M1 meetsoftware. Voor meetfuncties zijn er onder meer vier microfoon ingangen voor gelijktijdig gebruik en offline kunnen vertragingstijden en EQ-curven worden berekend.
NETWORK MANAGER
De L-Acoustics P1 audioprocessor is volledig geïntegreerd in hun LA Network Manager en kan dan ook een cruciale rol spelen in het (fijn)afstemmen van de meest omvangrijke PA-systemen, waarbij bijvoorbeeld ook het functioneren van drivers in individuele speakerunits in de gaten wordt gehouden en actie wordt ondernomen wanneer er een defect optreedt, om verdere schade aan de systemen te voorkomen.
ARCHITECTUUR
De architectuur van de L-Acoustics P1 audioprocessor / measurement platform voorziet in 20 inputs (4x mic/line, 4x line, 4x AES/EBU en 8 kanalen via AVB – listener) en 18 outputs (hoofdtelefoon – stereo, 4x line, 4x AES/EBU en 8 kanalen via AVB – talker). Informatie over de instellingen en meetgegevens wordt verzorgt door een kleuren-TFT-touchscreen van 320 x 120 pixels. Voor het routen en mixen zijn er 4 matrixbussen beschikbaar elk met EQ en dynamische processing. Audio kan worden afgespeeld door middel van USB-media.
AVB processor and measurement platform
| Architecture | 20 x 16 ( headphones) |
| Busses | 8 DSP busses Cue Bus |
| I/O | 8 AVB I/O, 4 Line I/O, 4 AES I/O, 4 Mic/Line inputs (48V) |
| Processing (per bus) | Gain, mute, polarity, delay 16 EQ filters Clip protection |
| Height | 1U |
| Network | Milan-certified with seamless network redundancy |
Power supply
| Mains rating | 100 V – 240 V ( ±10%), 50-60 Hz |
| connector | lockable IEC connector C13 with power on/off button |
DSP
| Digital Signal Processor (DSP) | Dual SHARC 32-bit, floating point, 96 kHz sampling rate |
| Matrix Mixing | 20 inputs to 8 independant busses Mute, gain, PFL/AFL |
| Busses | 8 busses cue bus |
| Processing per bus | Mute, gain, polarity Delay up to 4000 ms 16 EQ filters |
| Direct routing | From any input to any output |
| System tuning | Integrated measurement platform for M1 |
Inputs
| Processing per input | Mute, gain, polarity, gang |
| Analog mic/line | 4 mic/line channels on 4 female 3-pin XLR (front) 48 V phantom power Gain 0 to 60 dB 2nd order highpass filter 40 Hz |

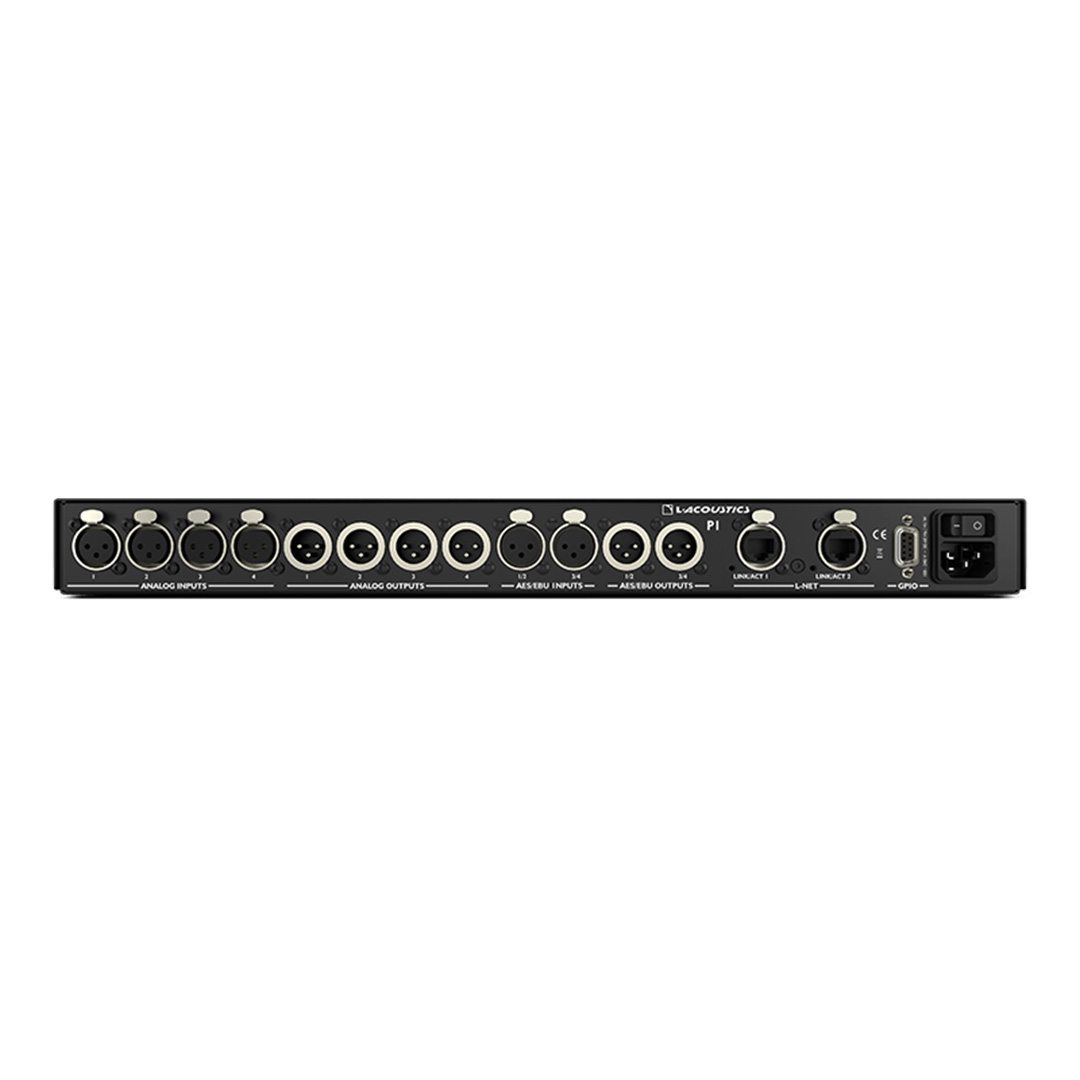

| Analog line | 4 line channels on 4 female 3-pin XLR (rear) |
| AES/EBU | 4 AES/EBU channels (2 x AES3) on 2 female 3-pin XLR |
| AES/ EBU Sample Rate Converter (SRC) | Operating at 24 bit / 96 kHz |
| AVB | 8 channels from 2 independant AVB streams on etherCONTM 1 Gb/s Sampling frequency: 48 kHz or 96 kHz |
Outputs
| Processing per output | Mute, gain, polarity, gang |
| Analog line | 4 line channels on 4 male 3-pin XLR |
| AES/EBU | 4 AES/EBU output channels (2 x AES3) on 2 male 3-pin XLR Sampling frequency and word length: 96 kHz at 24 bits |
| AVB | 8 audio channels from 2 independant AVB streams Sampling frequency: 48 kHz or 96 kHz |
| headphones | Stereo Minimum load : 32 ohms |
Latency
| Analog or AES/EBU | 0.5 ms pass thru |
| DSP propagation delay | 0.37 ms |
| Signal distribution | Time-aligned redundant audio |
Features
| Signal generator | Sine wave, sine bursts, sweep, white noise and pink noise |
| Media player | Stereo output at 24 bit / 96 kHz |
Interface
| Display | 1 TFT color touchscreen display (320 × 120 px) |
| navigation | 1 encoding wheel with push button |
Remote control and monitoring
| Network connection | Dual-port Ethernet Gigabit interface Milan seamless dual network redundancy |
| L-Acoustics remote control software | LA Network Manager |
| General purpose inputs and outputs (GPIO) | 2 GPI 2 GPO on DB9 female connectors |
| Third-party management solutions | QSC® / SNMP / Crestron® |
Operating conditions
| Temperature | 0º C / 32º F to 50º C / 122º F |
Physical data
| Height | 1U |
| Weight | 3.7 kg / 8.2 lb |
| Protection rating | IP30 |
